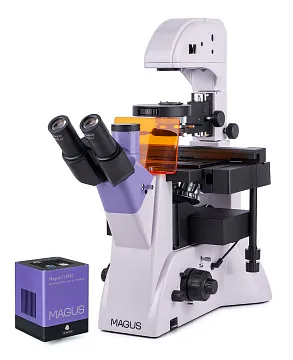

Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500L

MAGUS Lum V500L – это инвертированный микроскоп для исследований люминесцентным методом в отраженном свете и методами светлого поля и фазового контраста в проходящем свете. Для люминесценции используются фильтры, оптимально подходящие для работы с флюорохромами DAPI, FITC и TRITC. Инвертированная конструкция позволяет изучать образцы в лабораторной посуде – чашках Петри, колбах и проч. Высота посуды может составлять 55 мм, а при отклоненном штативе – 165 мм. Оптика рассчитана на толщину дна посуды 1,2 мм. Микроскоп отлично подходит для исследовательской работы и рутинной лабораторной диагностики, может использоваться для обучения студентов вузов.

Цифровая камера

Цифровая камера MAGUS CLM90 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 7,1 Мпикс и формирует реалистичное изображение в разрешении 3200x2200 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.

Видеозапись ведется с частотой 51,3 или 133,8 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.

Оптика

В микроскопе присутствуют два канала визуализации: вертикальный предназначен для установки монитора (нет в комплекте), а боковой на корпусе – для установки цифровой камеры (нет в комплекте). Присутствует деление светового потока: на корпусе его можно переключать 100/0 или 0/100, а на насадке – 100/0 или 50/50. Окулярные тубусы имеют удобный для длительных наблюдений наклон 45°. Во время сборки микроскопа насадку можно установить с разворотом на 180°.

Комплектация включает шесть объективов-планахроматов: три из них используются для светлого поля и люминесценции, а еще три – для фазово-контрастной микроскопии. Они рассчитаны на длину тубуса «бесконечность» и имеют увеличенное рабочее расстояние. В револьвере предусмотрено шесть гнезд для установки объективов. Сам револьвер расположен на штативе, под столиком.

Освещение

В качестве источника возбуждения люминесценции выступает светодиод мощностью 5 Вт и с ресурсом работы 50 000 часов без замены. Фильтров возбуждения три – для флюорохромов DAPI, FITC и TRITC. Светодиодное освещение более экономичное и простое в обслуживании, чем ртутное, поэтому рекомендуется для обучения в вузах. Светодиоды сохраняют постоянство цветовой температуры, быстро включаются и выключаются, не перегреваются при длительной работе.

Источник проходящего света – тоже 5-ваттный светодиод. Его яркости вполне хватает для проведения исследований в светлом поле и по методу фазового контраста на каждом объективе.

И для отраженного, и для проходящего света можно проводить настройку освещения по методу Кёлера. Оно позволяет достигнуть предела разрешения на каждом объективе и получить четкое, точно сфокусированное изображение без артефактов и затемнений по краям.

На микроскоп установлен фазово-контрастный конденсор: три отверстия служат для работы на фазовых объективах увеличением 10х, 20х и 40х, а четвертое – для работы в светлом поле. Можно проводить центровку фазовых колец. Смена режима работы осуществляется вращением диска.

Механика

Неподвижный предметный столик оснащен механизмом для перемещения лабораторной посуды и тремя держателями чашек разного размера. Перемещение посуды осуществляется в двух взаимно перпендикулярных направлениях в горизонтальной плоскости. Наводка на резкость производится грубо и тонко, для грубой фокусировки можно настроить жесткость хода или установить блокировку. Рукоятки имеют эргономичное расположение, поэтому во время работы пользователь свободно занимает расслабленную позу.

Аксессуары

Микроскоп можно оснастить дополнительными окулярами, калибровочными слайдами или цифровой камерой из линейки аксессуаров MAGUS.

Основные особенности микроскопа:

• Инвертированная конструкция для исследования образцов в лабораторной посуде с толщиной дна 1,2 мм и высотой до 55 мм, а при отклоненном штативе – до 165 мм
• Методы исследования: люминесценция (отраженный свет), светлое поле и фазово-контрастная микроскопия (проходящий свет)
• Настройка освещения по Кёлеру для проходящего и отраженного света; 5-ваттные светодиоды с долгим сроком работы без замены в качестве источников освещения
• Фильтры возбуждения люминесценции для флюорохромов DAPI, FITC и TRITC
• Фазово-контрастный конденсор для быстрой и удобной смены метода исследования
• Тринокулярная насадка; два канала визуализации: на корпусе с делением 100/0 или 0/100, на насадке с делением 100/0 или 50/50

Основные особенности камеры:

• Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
• Разрешение 7,1 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
• 51,3 и 133,8 кадров в секунду при разрешениях 3200x2200 пикс и 1584x1100 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
• Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
• Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов
• Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее
• Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
• Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

Комплектация:

• Цифровая камера MAGUS CLM90 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, осветителем отраженного света видимой люминесценции, источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора, револьвером объективов и каналом визуализации
• Фазово-контрастный конденсор
• Люминесцентный блок
• Тринокулярная визуальная насадка
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
• Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
• Наглазник на окуляр (2 шт.)
• Вспомогательный центрирующий телескоп
• Круглая стеклянная вставка
• Механическое устройство перемещения образца
• Держатель чашек (4 шт.)
• Защитный экран
• Переходник под крепление C-mount для работы с камерой
• Светофильтр
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/22 мм со шкалой
• Окуляр 12,5x/14 мм (2 шт.)
• Окуляр 15х/15 мм (2 шт.)
• Окуляр 20х/12 мм (2 шт.)
• Окуляр 25х/9 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
• Калибровочный слайд
• Монитор
