Увеличение: 50–400х. Тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель проходящего света 30 Вт, галогенный осветитель отраженного света 50 Вт

MAGUS (Магус)
Характеристики
Артикул 82897
Бренд MAGUS (Магус)
Гарантия 5 лет
Размер упаковки (ДxШxВ) 35x30x75 см
Вес упаковки 14.5 кг
Все спецификации
Аксессуары
Слайд калибровочный Levenhuk 1
Слайд калибровочный Levenhuk 2
Слайд калибровочный Levenhuk 3
Окуляр MAGUS MES10 10х/22 мм со шкалой (D 30 мм)

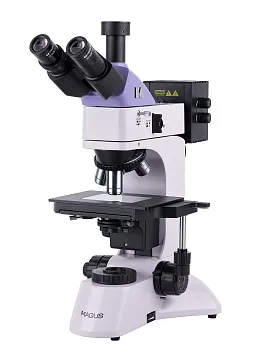

Металлографический микроскоп MAGUS Metal 600 BD предназначен для исследований в отраженном свете с использованием методов светлого поля, темного поля и поляризованного света. С помощью этого микроскопа исследуют металлические и полупроводниковые шлифы и другие непрозрачные объекты с плоскопараллельными поверхностями, имеющие высокую отражательную способность. В проходящем свете изучают полупрозрачные объекты вроде пленок и объектов на фильтрах. Микроскоп применяют на металлургических и машиностроительных предприятиях, в инженерных лабораториях и лабораториях контроля качества, на практических занятиях в технических вузах.

Оптика

В тринокулярной визуальной насадке предусмотрен отдельный канал визуализации, в который устанавливают цифровую камеру. Свет перенаправляется на камеру при помощи делителя светового потока, при этом доступно два положения: 100/0 и 0/100 – свет полностью идет или в окуляры, или в канал визуализации. Коррекцию диоптрий выполняют на левом окулярном тубусе.

Увеличение микроскопа в базовой комплектации составляет 50–400 крат. Дополнительные объективы и окуляры расширяют диапазон и дают внутри него больше увеличений. На микроскопе используются планахроматические объективы для светлого и темного поля, рабочее расстояние которых увеличено. В револьверном устройстве 5 гнезд для установки объективов: 4 комплектных и одного дополнительного. Револьвер установлен в положение «от наблюдателя», чтобы было видно объектив, введенный в ход лучей.

Освещение

Для освещения используются галогенные лампы теплого спектра, которые не утомляют зрение даже при длительной работе. Осветитель проходящего света имеет мощность 30 Вт, а мощность осветителя отраженного света увеличена до 50 Вт специально для комфортной работы в темном поле.

В осветительной системе отраженного света находятся: устройство для работы в темном поле, устройство простой поляризации, центрируемые диафрагмы, полевая и апертурная, для работы по методу Кёлера, а также светофильтры. Источник света тоже центрируется.

Осветительная система проходящего света – это конденсор с откидной линзой для работы с объективами малой кратности, апертурная и полевая диафрагмы для метода Кёлера.

Механика

Образец перемещается вместе с предметным столиком в двух взаимно перпендикулярных плоскостях. Высота исследуемого образца должна быть не более 20 мм. Для работы с полупрозрачными образцами столик оборудован прозрачной стеклянной вставкой.

Резкость регулируют коаксиальными рукоятками грубой и тонкой фокусировки, расположенными по обе стороны корпуса в нижней его части. При этом наблюдатель может свободно положить руки на стол, а не держать их на весу. Грубая фокусировка имеет блокиратор хода на правой стороне и регулировку жесткости хода на левой стороне.

Аксессуары

В линейке совместимых с микроскопом MAGUS Metal 600 BD аксессуаров представлены: объективы с увеличенным рабочим расстоянием для работы в светлом и темном поле, окуляры, калибровочные слайды, цифровые камеры.

Основные особенности:

  • Наблюдения непрозрачных полированных плоскопараллельных образцов высотой до 20 мм в отраженном свете в светлом и темном поле и в поляризованном свете
  • Наблюдения полупрозрачных образцов в проходящем свете
  • Отдельный канал визуализации в насадке для установки цифровой камеры, делитель светового потока с двумя режимами – 100/0 и 0/100
  • Объективы-планахроматы с увеличенным рабочим расстоянием; маркировка BD указывает, что объектив разработан для работы и в светлом, и в темном поле
  • Осветитель проходящего света – 30-ваттная галогенная лампа, осветитель отраженного света – галогенная лампа увеличенной мощности 50 Вт для комфортной работы в темном поле
  • Метод Кёлера для отраженного света с возможностью центровки источника света, полевой и апертурной диафрагм, наличие светофильтров
  • Метод Кёлера для проходящего света с возможностью центровки и регулировки по высоте конденсора Аббе, откидная линза конденсора для работы с объективами малой кратности
  • Широкая линейка полностью совместимых окуляров и объективов

Комплектация:

  • Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
  • Осветитель отраженного света – насадка с фонарем лампы
  • Тринокулярная визуальная насадка
  • Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
  • Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
  • Прозрачная вставка в столик
  • Адаптер C-mount 1х
  • Ключ-шестигранник
  • Сетевой шнур питания для микроскопа
  • Кабель осветителя отраженного света
  • Пылезащитный чехол
  • Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

  • Окуляр 10х/22 мм со шкалой
  • Окуляр 12,5x/14 мм (2 шт.)
  • Окуляр 15х/15 мм (2 шт.)
  • Окуляр 20х/12 мм (2 шт.)
  • Окуляр 25х/9 мм (2 шт.)
  • Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
  • Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
  • Цифровая камера
  • Калибровочный слайд
Артикул 82897
Бренд MAGUS (Магус)
Гарантия 5 лет
Размер упаковки (ДxШxВ) 35x30x75 см
Вес упаковки 14.5 кг
Тип световые/оптические, металлографические
Тип насадки тринокулярная
Насадка Зидентопф
Угол наклона окулярной насадки 30°
Увеличение, крат 50–400 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500)
Диаметр окулярной трубки, мм 30
Окуляры 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм)
Объективы планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L40х/0,60 BD; парфокальная высота 45 мм (*опция: PL L50х/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой))
Револьверное устройство на 5 объективов
Рабочее расстояние, мм 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х)
Межзрачковое расстояние, мм 48 — 75
Предметный столик, мм 210x140
Диапазон перемещения предметного столика, мм 75/50
Характеристики предметного столика двухкоординатный механический, со стеклянной прямоугольной вставкой
Возможность диоптрийной коррекции, D ±5 (на левом тубусе)
Конденсор проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт»
Диафрагма отраженный и проходящий свет: встроенные апертурная и полевая
Фокусировка коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм)
Подсветка галогенная
Регулировка яркости
Источник питания 220±22 В, 50 Гц, сеть переменного тока
Тип лампы подсветки отраженный свет: 12 В / 50 Вт; проходящий свет: 12 В / 30 Вт
Светофильтры зеленый, голубой, желтый, матовый
Диапазон рабочих температур, °С 5...+35
Дополнительно встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля
Уровень пользователя для опытных, для профессионалов
Уровень сложности сборки и настройки сложно
Назначение металлографические
Расположение подсветки комбинированная
Метод исследования светлое поле, темное поле, поляризация
Чехол/кейс/сумка в комплекте чехол пылезащитный
Вес, кг 11
