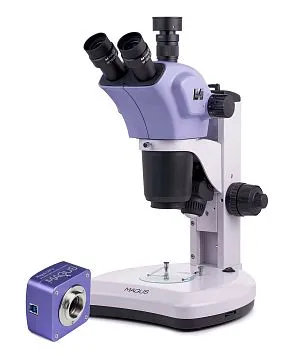

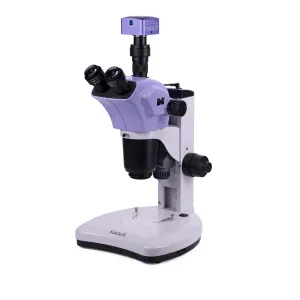

Микроскоп стереоскопический цифровой MAGUS Stereo D9T
С камерой. Увеличение: 7–63х. Оптическая схема Грену. Тринокулярная визуальная насадка, светодиодный осветитель проходящего света 5 Вт, светодиодный осветитель отраженного света косого освещения 3 Вт
Артикул | 83044 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 44x42x67 см | |
Вес упаковки | 12.1 кг |

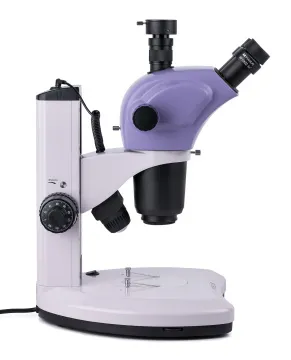

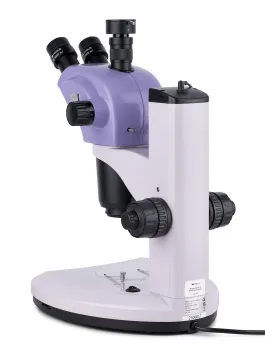

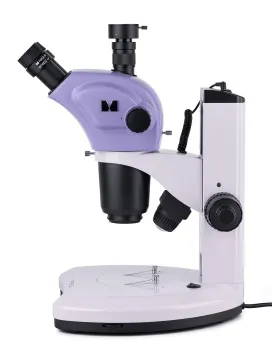

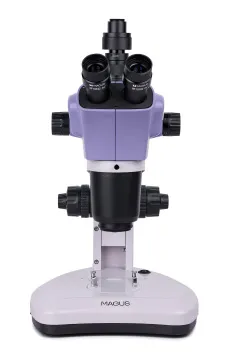

Стереоскопический микроскоп MAGUS Stereo 9T формирует неперевернутое объемное изображение и имеет большое рабочее расстояние, поэтому можно не только исследовать объекты, но и проводить с ними микроманипуляции. Благодаря оптической схеме Грену изображение получается резким и с хорошим восприятием объема, что важно при выполнении точных работ. Микроскоп оборудован трансфокатором и двумя осветителями (проходящего и отраженного света), может быть оснащен дополнительными аксессуарами. Отличный выбор для работ по реставрации, пайке, моделированию, для сервисного ремонта техники, контроля качества изделий.
Цифровая камера

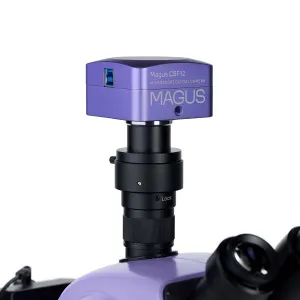

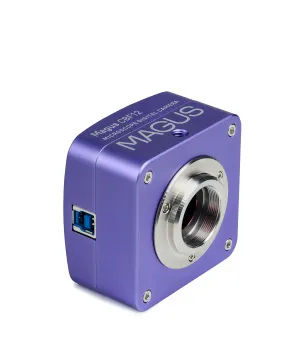

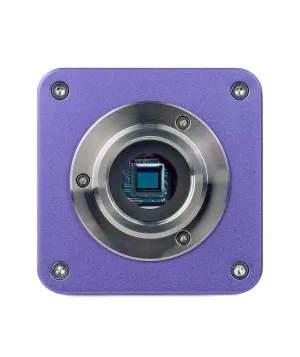

Цифровая камера MAGUS CBF10 используется для совместной работы с микроскопом: фотографирования, видеозаписи и выведения изображения на внешний экран. Ее характеристики наилучшим образом подходят для работы в светлом поле на объективах 4х и 10х микроскопов плоского поля и на стереомикроскопе.
Камера MAGUS CBF10 оснащена чувствительным элементом Aptina со светочувствительностью 0,62 мВ/люкс/с. Получить максимальное поле зрения без виньетирования можно с помощью адаптера с увеличением от 0,4х до 0,6х.
Сенсор 18 Мпикс позволяет достичь реалистичного и хорошо читаемого кадра с разрешением 4912x3684 пикс. Видеозапись в этом режиме возможна на 13,1 кадрах в секунду. Повысить кадровую частоту и, как следствие, повысить плавность видео можно путем уменьшения разрешения. Доступные варианты: 2456x1842 пикс (34,3 кадра в секунду) и 1228x922 пикс (54,4 кадра в секунду). На любом из выбранных режимов удобно настраивать фокус микроскопа, режимы с повышенной кадровой частотой подходят для изучения движущихся объектов и быстротекущих процессов, а также для проведения презентаций и демонстраций.
Оптика

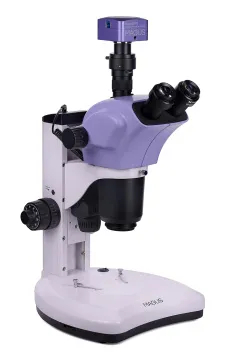

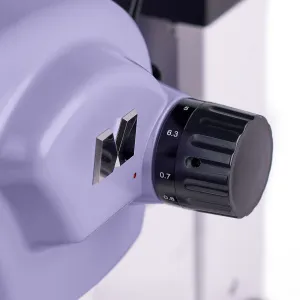

В микроскопе установлена тринокулярная насадка с каналом визуализации для видеоокуляра. Адаптер C-mount включен в комплектацию, цифровая камера приобретается отдельно. Насадку можно поворачивать на 360°. Панкратический объектив вместе с комплектным 10-кратным окуляром дают увеличения в диапазоне от 7 до 63 крат. Благодаря трансфокатору изменение кратности происходит без потери фокуса. При использовании дополнительных насадок на объектив (нет в комплекте) изменяется диапазон увеличения, рабочее расстояние и поле зрения микроскопа. С опциональными аксессуарами увеличение микроскопа можно повысить до 315 крат.
Освещение

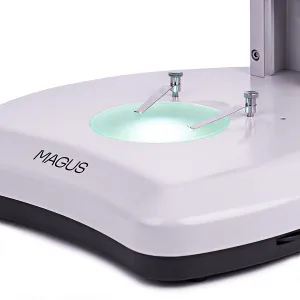

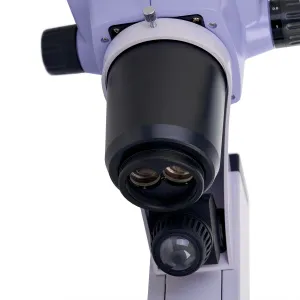

Освещение рабочей области осуществляется двумя светодиодными осветителями: проходящего света с мощностью 5 Вт и отраженного света (косого освещения) мощностью 3 Вт. Обе подсветки питаются от сети переменного тока, светят ярко, не изменяют цветовую температуру при регулировке яркости и рассчитаны на 50 000 часов работы.
Механика

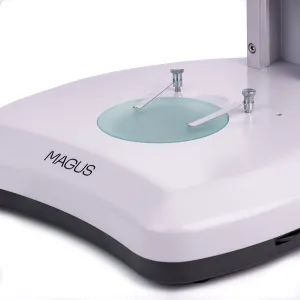

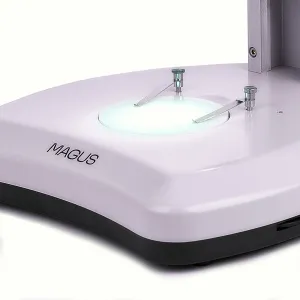

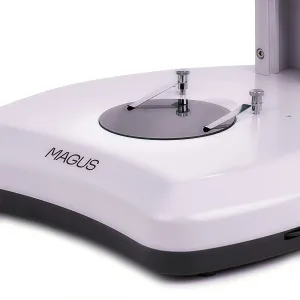

В предметный столик устанавливается одна из комплектных вставок (пластин): двухсторонняя черно-белая, белая или прозрачная. Первая используется при работе с непрозрачными объектами и делает изображение максимально контрастным. Темные образцы исследуются на белой стороне, светлые – на черной. Белую и прозрачную пластины устанавливают, когда планируют работу с полупрозрачными и прозрачными образцами и надо получить оптимальную яркость и равномерное освещение рабочей области.
В микроскопе есть механизм грубой и тонкой фокусировки. Тонкая фокусировка используется при кратности выше 40х. Грубая фокусировка имеет регулировку жесткости хода.
Аксессуары
Чтобы расширить возможности микроскопа, используйте дополнительные аксессуары: окуляры, насадки на объектив, калибровочные слайды и цифровые камеры. Также можно установить устройство для проведения исследований в поляризованном свете.
Основные особенности микроскопа:
- Панкратический объектив с коэффициентом трансфокации 9:1
- Поворот насадки на 360°, отдельный вертикальный тубус под камеру для фото- и видеосъемки
- Оптическая схема Грену, объемное изображение с большой глубиной резкости
- Проходящий и отраженный (косой) свет, два долговечных светодиодных осветителя
- Дополнительные аксессуары для расширения возможностей микроскопа
Основные особенности камеры:
- Сенсор Aptina с высокой светочувствительностью
- Разрешение сенсора 18 Мпикс: высокодетализированная картинка на объективах малого увеличения
- Достаточная для настройки фокуса кадровая частота – 13,1 кадра в секунду при разрешении 4912x3684 пикс
- Простая организация демонстраций в аудитории и наблюдений за подвижными объектами – все благодаря режиму увеличения частоты кадров со снижением разрешения; перемещения препарата видны без рывков
- Интерфейс USB 3.0 обеспечивает в 10 раз более высокую скорость передачи данных, чем интерфейс USB 2.0
- Программное обеспечение для создания фотографий, видео, выведения изображения на экран и его редактирования в режиме реального времени

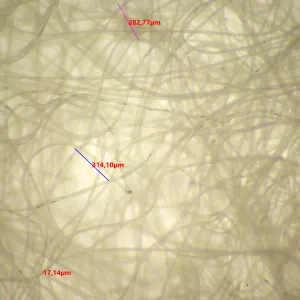

- Возможность проведения линейных и угловых измерений

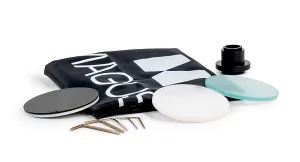

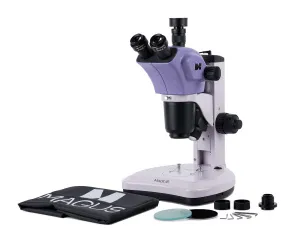

Комплектация:
- Цифровая камера MAGUS CBF10 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Основание со встроенным источником проходящего света и встроенным блоком питания
- Штатив с фокусировочным механизмом
- Оптическая головка – объектив с визуальной насадкой

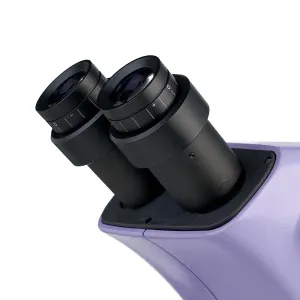

- Окуляр 10x/22 мм (2 шт.)
- Черно-белая пластина
- Белая пластина
- Прозрачная пластина

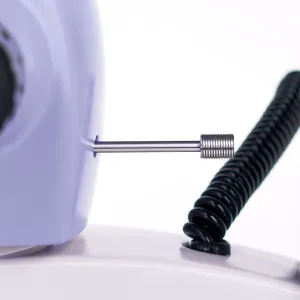

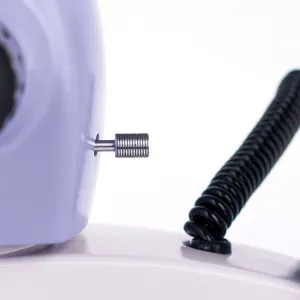

- Осветитель отраженного света косого освещения
- Адаптер C-mount
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 16х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Насадка на объектив 0,5x
- Насадка на объектив 2x
- Осветитель отраженного света кольцевой
- Устройство простой поляризации
- Калибровочный слайд
Артикул | 83044 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 44x42x67 см | |
Вес упаковки | 12.1 кг | |
Характеристики микроскопа | ||
Тип | цифровые, стереоскопические/инструментальные | |
Тип насадки | тринокулярная | |
Насадка | поворотная на 360° | |
Угол наклона окулярной насадки | 45° | |
Диапазон увеличения, крат | 7 — 63 | |
Увеличение, крат (опционально) | 3,5–315 | |
Коэффициент трансфокации | 9:1 | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10х/22 мм, удаленный зрачок (*опция: 15x/15 мм, 16x/15 мм, 20х/12 мм, 25x/9 мм) | |
Объективы | 0,7–6,3х (*опция: с насадкой 0,5x: 0,35–3,15х; с насадкой 2x: 1,4–12,6х) | |
Рабочее расстояние, мм | 110 (с насадкой 0,5x: 188; с насадкой 2x: 40,4) | |
Межзрачковое расстояние, мм | 53 — 75 | |
Поле зрения, мм | 31,43–3,49 (с насадкой 0,5x: 62,85–6,98; с насадкой 2x: 15,71–1,745), с окуляром 10х | |
Предметный столик, мм | Ø90 | |
Характеристики предметного столика | белая пластина, черно-белая пластина, прозрачная пластина | |
Возможность диоптрийной коррекции, D | ±5D (на каждом окуляре) | |
Фокусировка | коаксиальная, грубая (83 мм, с механизмом регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | светодиодная | |
Регулировка яркости | ✓ | |
Источник питания | 220 В, 50 Гц, сеть переменного тока | |
Тип лампы подсветки | отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 5 Вт | |
Возможность подключения другого оборудования | устройство простой поляризации | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Оптическая схема | Greenough | |
Назначение | для прикладных работ | |
Расположение подсветки | комбинированная | |
Метод исследования | светлое поле | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Вес, кг | 8 | |
Габариты, мм | 280x463x335 | |
Характеристики камеры | ||
Чувствительный сенсор | Aptina CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 18 | |
Максимальное разрешение, пикс | 4912x3684 | |
Размер сенсора | 1/2,3" (6,14x4,61 мм) | |
Размер пикселя, мкм | 1.25x1.25 | |
Светочувствительность | 0,62 мВ/люкс/с | |
Отношение сигнал/шум | 36,3 дБ | |
Время выдержки | 0,1 мс – 2 с | |
Возможность записи видео | ✓ | |
Возможность записи видео | есть | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 54,4@1228x922, 34,3@2456x1842, 13,1@4912x3684 | |
Динамический диапазон, дБ | 65.8 | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) | |
Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
