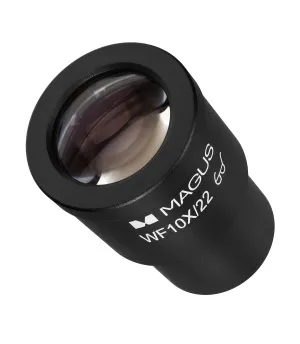

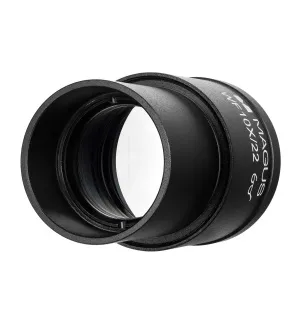

Окуляр MAGUS MES10 10х/22 мм со шкалой (D 30 мм)
Увеличение: 10 крат. Поле зрения: 22 мм. Шкала с ценой деления 0,1 мм
Артикул | 82915 | |
Бренд | MAGUS (Магус) | |
Гарантия | 6 месяцев | |
Размер упаковки (ДxШxВ) | 4x7x4 см | |
Вес упаковки | 0.09 кг |
Окуляр со шкалой в плоскости полевой диафрагмы для измерения исследуемых объектов в миллиметрах или микронах. Цена деления шкалы 0,1 мм. Окуляр устанавливают в тубус диаметром 30 мм вместо стандартного окуляра с увеличением 10x. Для каждого используемого объектива выполняют градуировку шкалы. Для этого требуется калибровочный слайд (объект-микрометр) с ценой деления 0,01 мм. Слайд размещают на предметном столике микроскопа и вращают окуляр в тубусе, пока деления шкал окуляра и слайда не окажутся параллельными.
Цену деления окулярной шкалы также определяют для каждого объектива. На объективах с малым увеличением подсчитывают число делений окулярной шкалы, попадающих в шкалу калибровочного слайда. На объективах со средним и большим увеличением производят обратную операцию: высчитывают, сколько делений шкалы слайда попадает в шкалу окуляра.
Затем производится расчет цены деления (E) по формуле: Е=ТL/A, где: Т – цена деления шкалы микрометрического слайда (0,01 мм); L – число делений шкалы слайда; А – число делений шкалы окуляра.
Для вычисления истинного линейного размера объекта измеряют длину объекта по шкале окуляра и полученное значение умножают на величину E, рассчитанную для рабочего объектива.
Совместимость:
- Микроскоп биологический MAGUS Bio 250B
- Микроскоп биологический MAGUS Bio 250BL
- Микроскоп биологический MAGUS Bio 250T
- Микроскоп биологический MAGUS Bio 250TL
- Микроскоп биологический инвертированный MAGUS Bio V300
- Микроскоп биологический инвертированный MAGUS Bio V350
- Микроскоп металлографический MAGUS Metal 600
- Микроскоп металлографический MAGUS Metal 600 BD
- Микроскоп металлографический MAGUS Metal 630
- Микроскоп металлографический MAGUS Metal 630 BD
- Микроскоп металлографический MAGUS Metal 650
- Микроскоп металлографический MAGUS Metal 650 BD
- Микроскоп металлографический инвертированный MAGUS Metal V700
- Микроскоп металлографический инвертированный MAGUS Metal V700 BD
- Микроскоп люминесцентный MAGUS Lum 400
- Микроскоп люминесцентный MAGUS Lum 400L
- Микроскоп люминесцентный инвертированный MAGUS Lum V500
- Микроскоп люминесцентный инвертированный MAGUS Lum V500L
- Микроскоп поляризационный MAGUS Pol 800
Технические характеристики | |
Материал линз | оптическое стекло |
Увеличение, крат | 10 |
Поле зрения, мм | 22 |
Возможность диоптрийной коррекции, D | нет |
Цена деления шкалы, мм | 0,1 |
Посадочный диаметр, мм | 30 |
Материал корпуса | медь |
Вынос выходного зрачка, мм | 10 |
