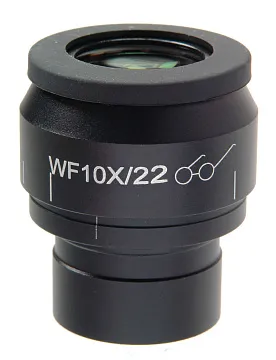

Окуляр 10х/22 (D30 мм) для микроскопов, с сеткой

Окуляр 10х/22 (D30 мм) с измерительной сеткой и увеличением 10 крат позволяет проводить оценку размеров линейных структур изучаемого под микроскопом образца. Аксессуар отлично подойдет для микроскопа Микромед 3 (вар. 3 LED M). Сетка расположена в плоскости полевой диафрагмы окуляра, который устанавливается в окулярную трубку. Парный ему окуляр без измерительной сетки помещается в другую окулярную трубку. Наблюдая в окуляр, необходимо отстроить резкость изображения сетки, после чего с помощью рукояток грубой и точной фокусировки сфокусироваться на самом образце. Затем, наблюдая объект двумя глазами, раздвинуть окулярные трубки таким образом, чтобы видимые поля отображались как одно.

Чтобы оценить размеры структур образца в линейной мере, применяется специальная линейка – объект-микрометр (калибровочный слайд). Его необходимо поместить на предметный столик вместо образца и по шкале объекта-микрометра произвести градуировку сетки окуляра для каждого объектива, который будет использоваться для измерений. Для этого нужно сфокусировать микроскоп на изображении шкалы объекта-микрометра в плоскости окуляра, а затем развернуть окуляр в окулярной трубке, установив шкалы параллельно. В дальнейшем необходимо определить, сколько делений объекта-микрометра укладывается в сетке окуляра либо сколько делений сетки окуляра занимает объект-микрометр.
